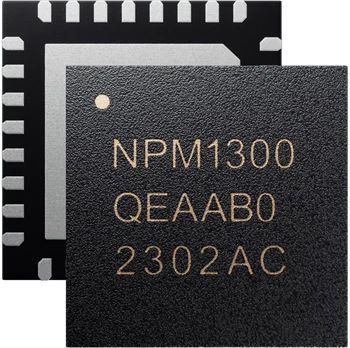

NPM1300-CAAA-R为深圳市动能世纪分销代理 NORDIC 的一款原装NORDIC电源管理IC芯片。

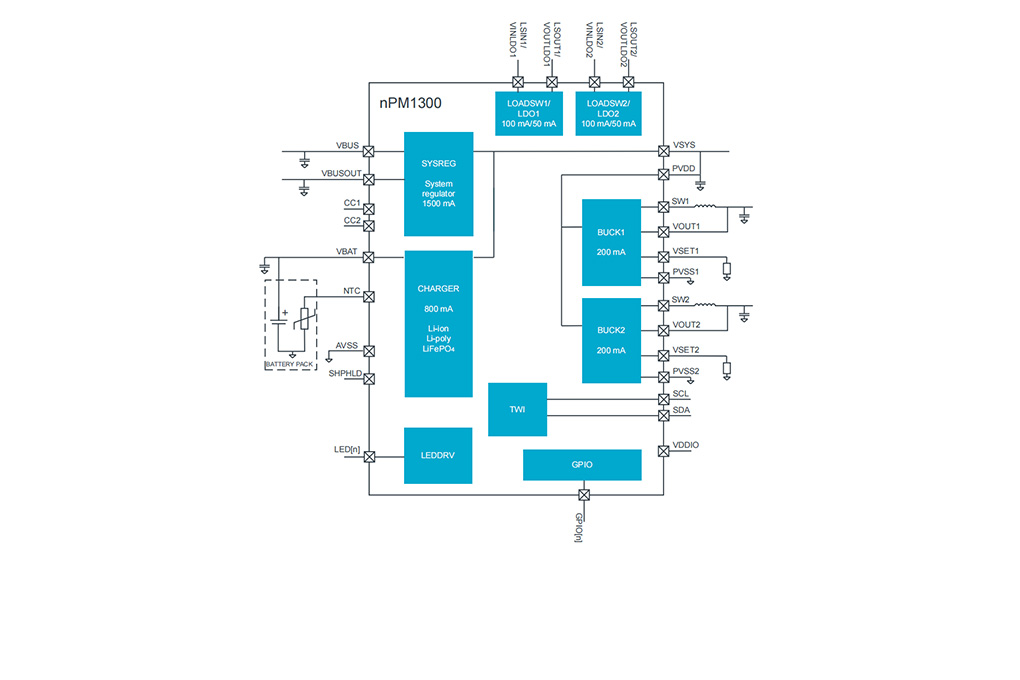

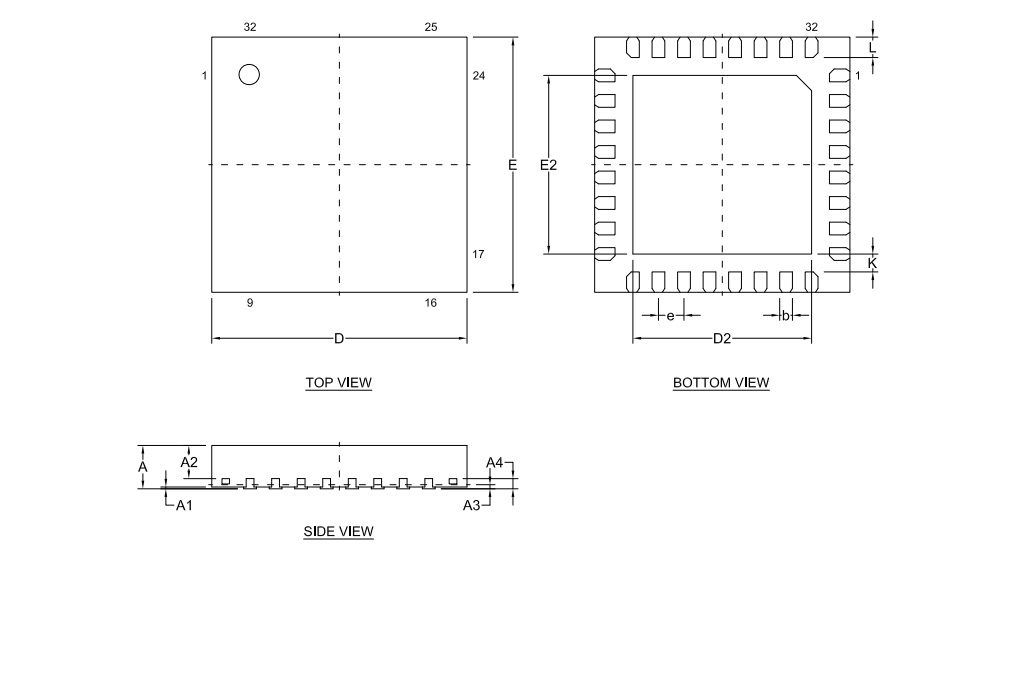

nPM1300 是一款专为可充电应用设计的高度集成电源管理集成电路（PMIC）。该器件在设计上 与 nRF52、nRF53 或 nRF54 系列系统级芯片（SoC）、nRF91 系列系统级封装 （SiP）以及第三方主设备兼容，可用于开发低功耗无线解决方案。 nPM1300 具备多项电源和系统管理功能，这些功能原本需要通过专用 组件才能实现。该器件通过灵活的电源调节以及线性模式的 锂离子（Li-ion）、锂聚合物（Li-poly）和磷酸铁锂（LiFePO4）电池充电器实现电源管理， 封装形式为紧凑的 3.1×2.4 mm WLCSP 或 5×5 mm QFN32。 所需被动元件数量最少为 5 个。 nPM1300支持最高800 mA的充电电流，并可提供最高500 mA的可调稳压输出。 外部元件的供电由两个可配置的双模式200 mA降压稳压器以及 两个兼具50 mA LDO和100 mA负载开关功能的双用途器件提供。此外，未稳压电源轨 VSYS 在电池供电时可提供 高达 1 A 的电流，或在配置为 DCP 的 USB 端口供电时提供高达 1.5 A 的电流。 VSYS 的最大总电流为 1.5 A。 主机可读取电池温度、电压和电流，这些数据将用于 nRF Connect 软件开发工具包中的 电量计算法。该电量计为应用程序提供电池 电量估算值，其精度可与库仑计数器媲美，且功耗显著更低。 低静态电流 (IQ) 配合“运输模式”，可在运输和存储期间延长电池寿命。在运行期间， 通过自动控制的滞后模式，可将电池寿命进一步延长，该模式在低至 1 µA 的负载电流下仍能保持高效率。
