PHY6257
蓝牙低功耗(BLE)专用2.4GHz系统级芯片
产品概述
-
• 带乘除功能的 32 位 RISC-V MCU(最高 64MHz)
• 存储器
➢ 32KB 非易失性 SRAM
➢ 8KB ROM
➢ 带缓存的 256KB/512KB Flash
➢ 256 位电子熔丝
• 19 个通用 I/O 引脚
➢ 可配置为串行接口,并支持 可编程I/O多路复用功能映射
➢ 所有引脚均可配置为唤醒引脚
➢ 所有引脚均可用于触发中断
➢ 6通道PWM
➢ SPI
➢ UART
➢ USB 2.0
➢ DMA
➢ NRZ编码LED驱动器
➢ 带低功耗唤醒功能的触摸控制器
➢ JTAG
➢ Keyscan
➢ 100mA N型驱动器
• 带PGA的10通道800kHz 12位ADC
• 高级控制定时器
➢ 16位上计、下计、上/下计自动重载 计数器
➢ 16位可编程预分频器
➢ 最多4个独立通道,支持输入捕获、 输出比较、PWM生成 及单脉冲模式输出
• 1个带4个通道的基本定时器
• 1个看门狗定时器
• 实时时钟计数器(RTC)
• 电源、时钟、复位控制器
• 灵活的电源管理
➢ 工作电压范围 1.8V 至 5.5V
➢ 嵌入式低压差稳压器 (LDO)
➢ 电池监测:支持低电量检测
• 功耗
➢ 3V 关断模式下 0.6uA(仅支持 I/O 唤醒) ➢ 3μA@睡眠模式(启用RTC且所有SRAM 数据保留) ➢ 接收模式:10mA@3.3V供电
➢ 发射模式:10mA(0dBm输出功率) @3.3V供电
• RC振荡器硬件校准
➢ 32kHz RC振荡器用于RTC,精度为±200ppm
➢ 32MHz RC振荡器用于HCLK,精度为3% • BLE
➢ 蓝牙SIG 5.4
➢ 支持主从模式
• 2.4 GHz收发器
➢ 支持BLE 5.4 RF PHY 1Mbps/2Mbps
➢ 专有可编程 31.25kbps~1Mbps 数据速率 ➢ FSK 调制,带可配置高斯滤波器 (可配置调制指数)
➢ 灵敏度: -96dBm@BLE 1Mbps 数据速率 -93dBm@BLE 2Mbps 数据速率
➢ 发射功率 -20 至 +10dBm,以 3dB 为步进
➢ 单引脚天线:无需射频匹配或收发 切换
➢ RSSI(1dB分辨率)
• AES-128加密硬件
• 工作温度:-40˚C ~+105˚C

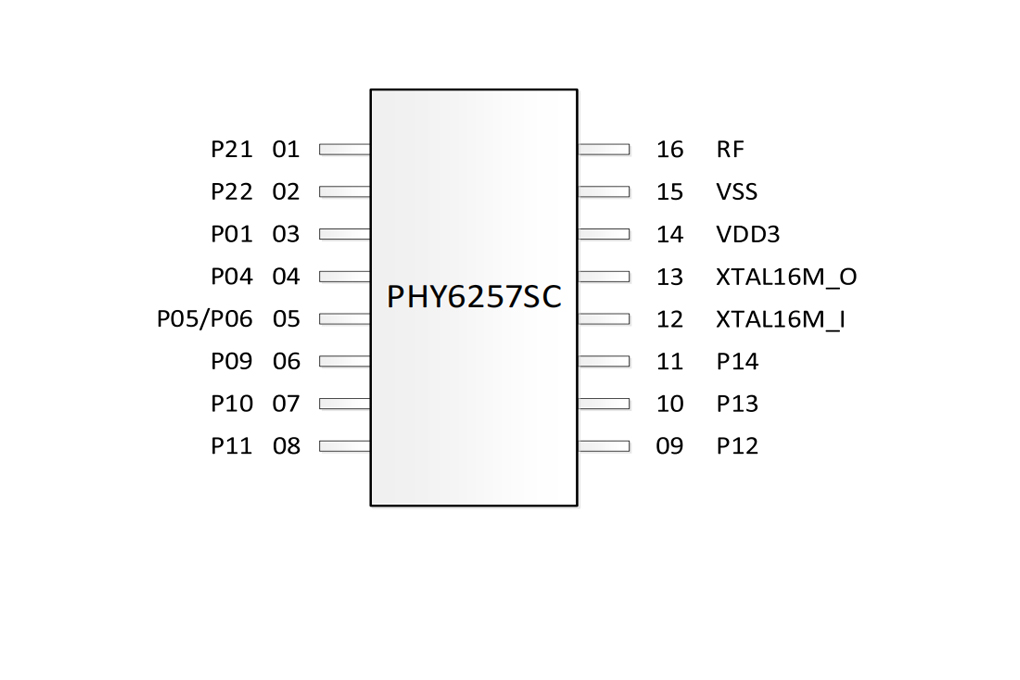

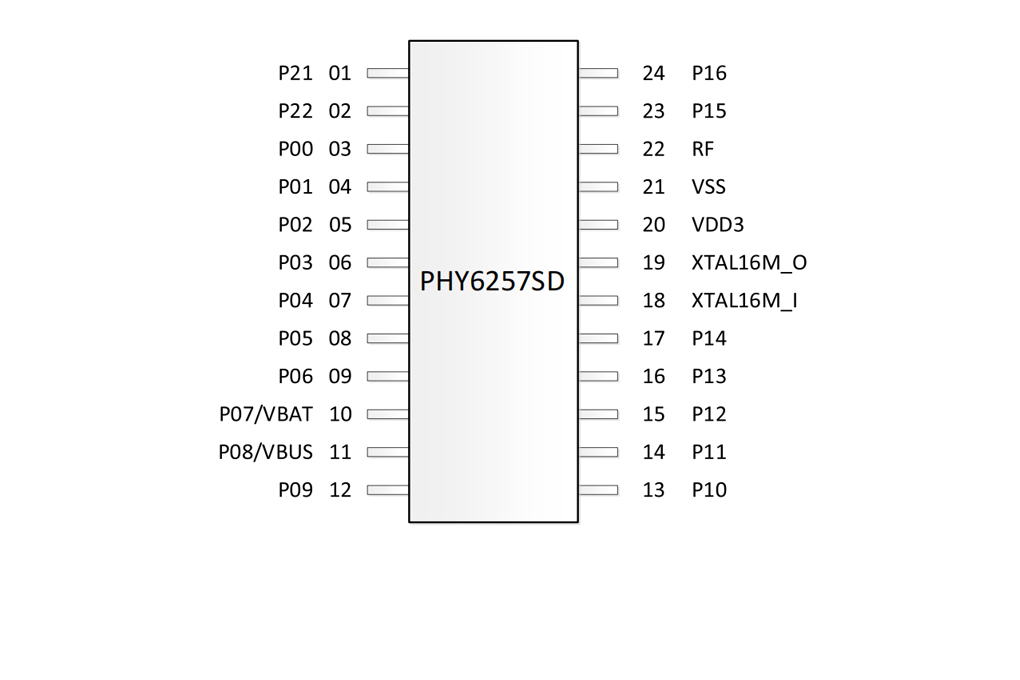

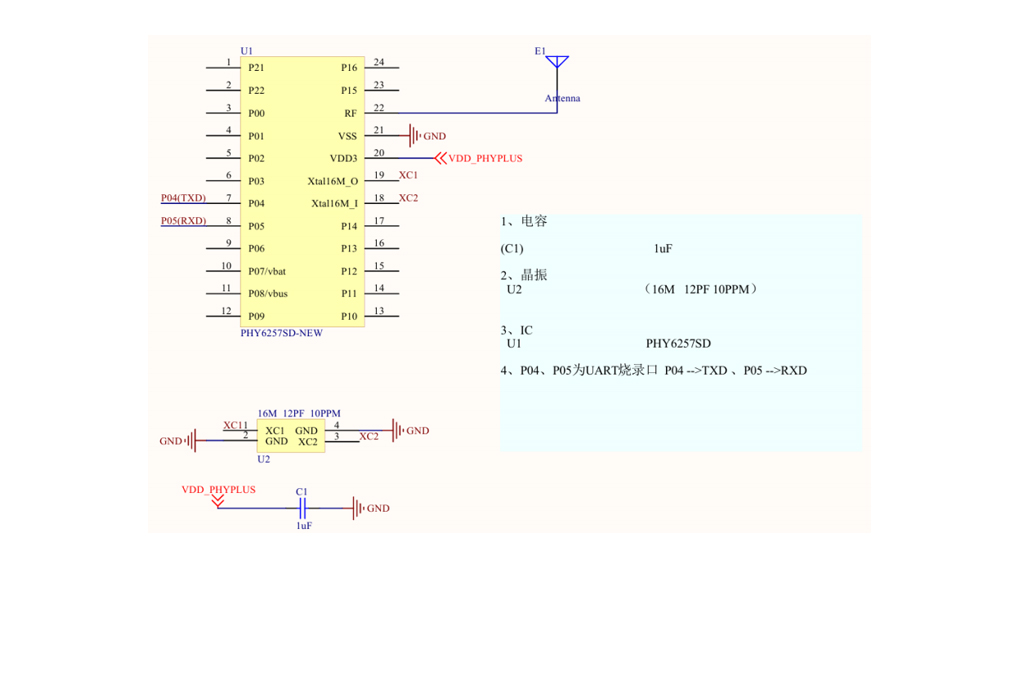

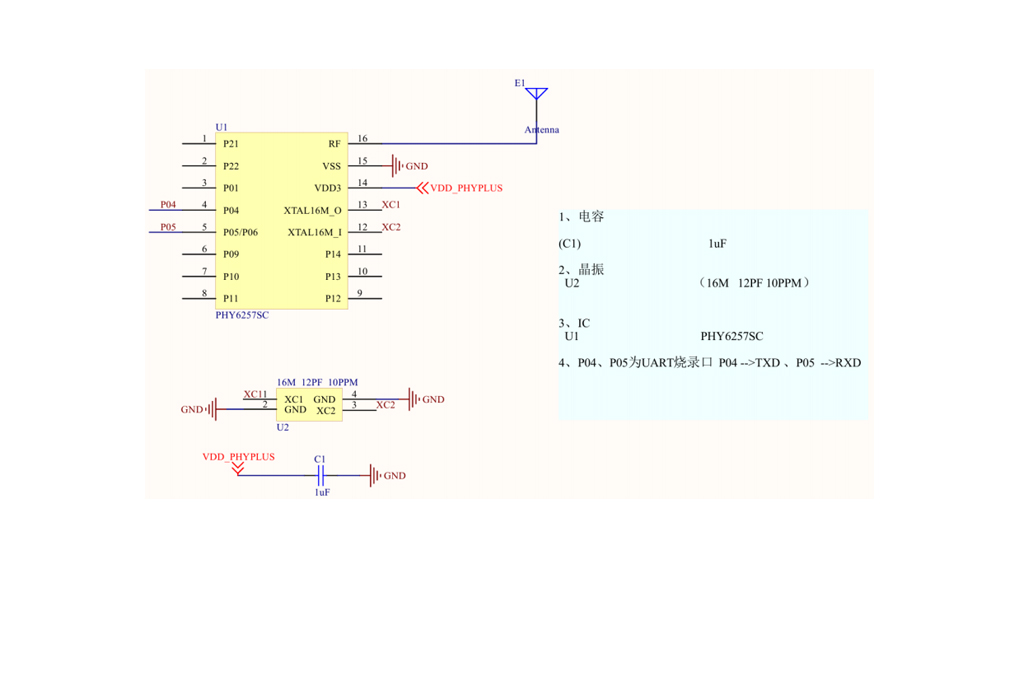

• RoHS封装:SSOP24/SOP16
-
SSOP24、SOP16
-

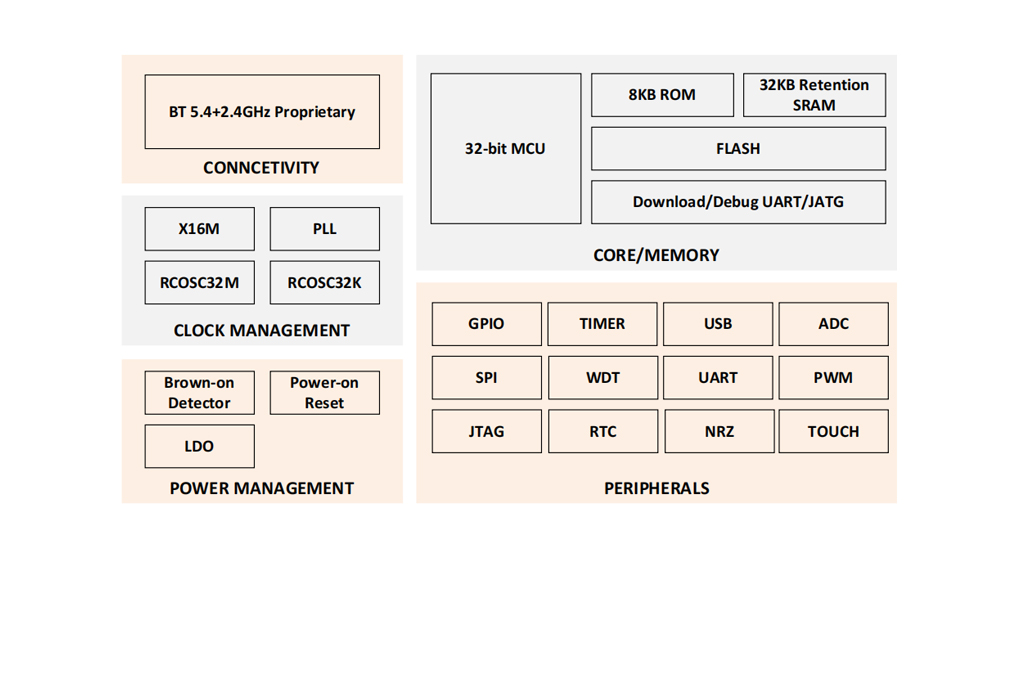

PHY6257为深圳市动能世纪分销代理奉加微的一颗蓝牙低功耗(BLE)专用2.4GHz系统级芯片,且提供全方面的技术支持。 PHY6257 是一款面向蓝牙®低功耗(BLE)及专有 2.4G 应用的片上系统(SoC)。它集成了 高性能、低功耗的 32 位 RISC-V MCU,配备 32KB 非易失性 SRAM、8KB ROM 以及一款超低功耗、高性能、多模式射频模块。此外,PHY6257 还能支持具备安全功能的 BLE 及相关应用。串行外设 I/O 和集成应用 IP 使客户能够以最低的物料清单 (BOM) 成本构建产品。
应用领域
关联产品
技术问答
PHY6257 常见技术问题Q&A解答
01
Q:PHY 关于使用 IO 驱动 LED 灯电流问题
A:IO 最大驱动电压为 10mA,但使只能在芯片唤醒的状 态,I/O 口置为输出口。 休眠状态 I/O 只有强上拉 10k, 和弱上拉 100k。对于需要灯光亮度的,建议使用 mos 管 做外部驱动电路。
02
Q:PHY 芯片功耗测试电流大,要怎么解决?
A:(1) 先将芯片外围电路去掉,只保留最小系统 。 (2) 用万用表检查芯片是否有短路。 (3) 检查电源电压(3.3V)、CPOUT 电压(3.3V)、DCDCOUT 电压(1.3V)左右、VDDDEC (1.2V 左右)是否都是 OK 的。
03
Q:PHY 蓝牙芯片支不支持音频传输?
A:不支持。
04
Q:PHY 芯片烧录 OK 后,没有广播的原因?
A:检查程序是否运行。
05
Q:PHY 芯片是否适合用 RSSI 功能做蓝牙精度定位?
A:适用。
06
Q:PHY 芯片使用内部 32.768K RC 作为定时器时钟源 1 天的误差有多少?
A:内部 RC32K, 大概是 30~40S 吧, +/- 500ppm。
