CI2454

Ci2454 是一款集成无线收发器和 8 位 RISC(精简指令集)MCU 的 SOC芯片

CI2454中文手册.pdf
获取SDK及技术支持
CI2454样品申请
ꂃ ꁹ

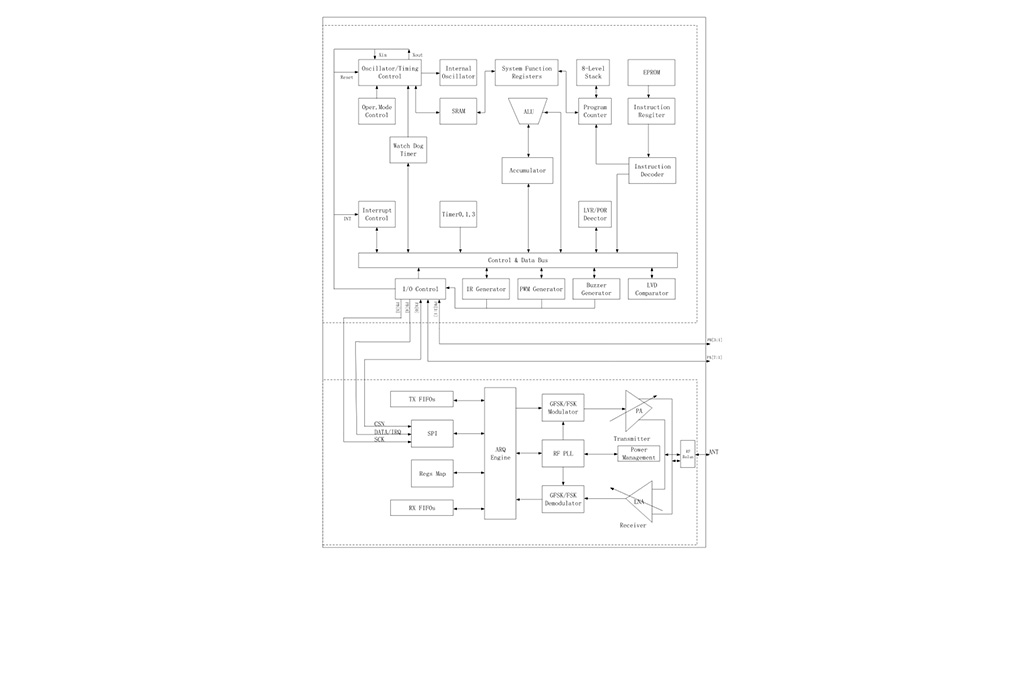

产品概述

  • 无线收发器特性:

    工作在 2.4GHz ISM 频段

    调制方式:GFSK/FSK

    数据速率:2Mbps/1Mbps/250Kbps

    兼容 BLE4.2 PHY&MAC

    接收灵敏度:-80dBm @2Mbps

    最高发射功率:9dBm

    最高 10MHz 两线 SPI 接口

    内部集成智能 ARQ 基带协议引擎

    支持 1bit RSSI 输出

    MCU 特性: 内建 1 个高精度低电压侦测电路(LVD)

    2Kx14 bits EPROM

    128 bytes SRAM

    11 个 GPIO

    8 级堆栈

    1 个 8 位向上计数器(Timer0),支持预分频

    2 个 10 位向下计数器(Timer1,3),支持重载或连续向下计数

    5 路 10 位脉冲宽度调节输出(PWM1,2,3,4,5)

    1 个蜂鸣器输出(BZ1)

    38/57KHz 红外线载波频率可供选择,同时载波的极性可配置

    内建 1 个高精度电压比较器

    内建电阻频率转换器(RFC)功能

    内建上电复位电路(POR)

    内建低压复位电路(LVR)

    内建看门狗计数器(WDT)

    双时钟机制,系统可以在高速时钟和低速时钟间切换

    ——高速时钟:I_HRC(1~20MHz 内部 RC),E_HXT(大于 6MHz 的外部高速晶振),E_XT(455K~6MHz 的外部晶振) ——内部低速时钟:I_LRC(32KHzHz),E_LXT(32KHz 外部低速晶振)。 四种工作模式——正常模式(Normal mode)、慢速模式(Slow mode)、待机模式(Standby mode)、睡眠模式(Halt mode)

    8 种硬件中断——Timer0 上溢出中断、Timer1/3 下溢出中断、WDT中断、PA/PB 输入状态改变中断、外部输入中断、低电压侦测中断

    在待机模式(Standby mode)下可由 8 种中断唤醒

    ——Timer0 上溢出中断、Timer1/3 下溢出中断、WDT 中断、PA/PB 输入状态改变中断、外部输入中断、低电压侦测中断。 在睡眠模式下可由三种中断唤醒

    ——WDT 中断、PA/PB 输入状态改变中断、外部输入中断

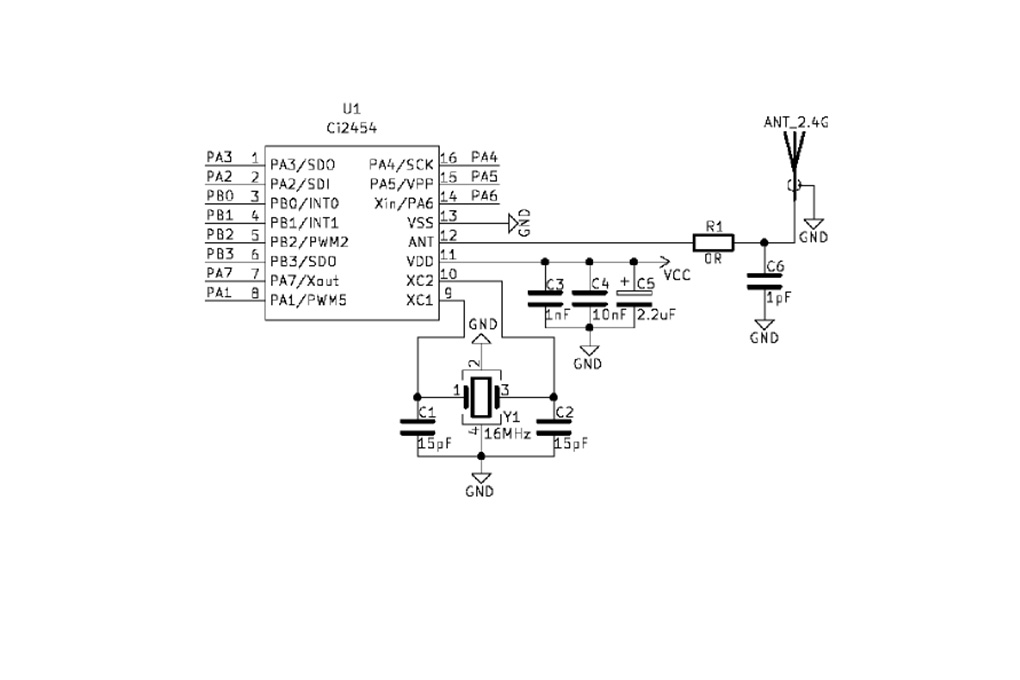

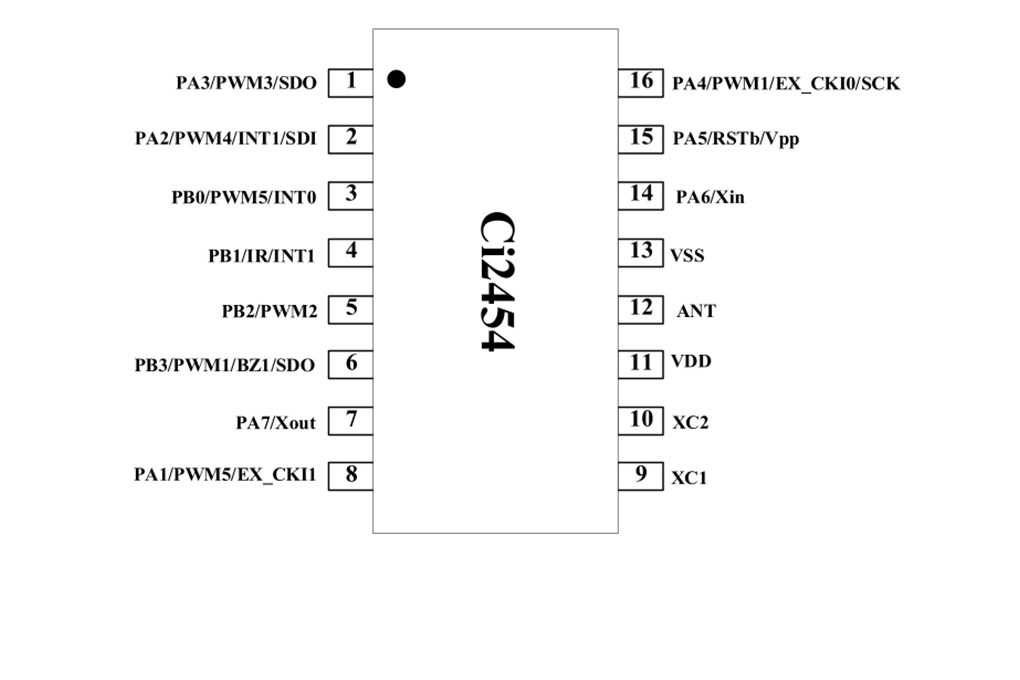

  • SOP16

  • CI2454为深圳市动能世纪全国总代理南京中科微的一颗2.4G无线收发一体SOC芯片,且提供全方面的技术支持。其他特性:宽电源电压范围 2.1V-3.6V。超低睡眠功耗 5uA(WDT 开启,MCU 处于睡眠模式,无线收发器处于关断模式)。SOP-16 封装。极少外围器件,降低系统应用成本。

넳 넲

应用领域

智能灯具控制

查看

无线玩具

查看
