PHY6212

超低功耗蓝牙芯片

PHY6212中文手册.pdf
获取SDK及技术支持
PHY6212样品申请
ꂃ ꁹ

产品概述

  • •ARM®Cortex™-M0 32位处理器

    •存储器

    -512KB/2MB系统闪存

    -128KB ROM

    -138KB SRAM,睡眠模式下所有数据恒常保持

    -8通道DMA

    •33/19通用I/O引脚

    -所有引脚均可设置为串行接口和可编辑的IO MUX函数映射

    -所有引脚均可设置为唤醒状态

    -共18个针脚可触发中断:

    -3个QDEC解码器

    -6通道PWM

    -4通道I2S

    -2通道PDM

    -2通道I2C

    -2通道SPI

    -1通道UART

    -JTAG ·支持DMIC/AMIC麦克风功能

    ·支持低噪声PGA的8通道12位ADC

    •实时计数器(RTC)

    •电源、时钟复位控制器

    •弹性电源管理

    -供电电压范围:1.8V-3.6V

    -嵌入式降压型DC-DC和LDOs

    -嵌入式LDOs

    -电源监视器:支持低电量检测

    ·能量功耗 -睡眠模式,只可通过IO唤醒,电流量:0.7uA -睡眠模式,可以通过32KHz RTC唤醒的电流量:2uA

    -RX模式下系统峰值电流6.7mA

    -TX 0dBm发射功率下系统峰值电流为6.7mA ·RC振荡器硬件校准

    -32KHz RC RTC振荡器自动校准,精度为+/-500ppm

    -32MHz RCHCLK振荡器自动校准,精度为3%

    ·高速数据吞吐量

    -支持BLE 2Mbps协议

    -支持数据长度扩展(DLE)功能

    -最高数据吞吐量达1.6Mbps(DLE+2Mbps)

    ·支持SiG

    -Mesh多种特性

    -Friend节点

    -LowPower 节点

    -Proxy节点

    -Relay节点

    •2.4GHz收发器

    -支持BLE5.0 RFPHY1Mbps/2Mbps/500Kbps/125Kbps -接收灵敏度: BLE1Mbps

    数据速率:

    -97dBm BLE125Kbps

    数据速率:103dBm

    -发射功率:

    -20dBm至10dBm,3dBm步进

    -单针天线:无需射频匹配或RX/TX切换

    -RSSI:1dB分辨率

    •AES-128硬件加密

    •工作温度:-40°C~125°C

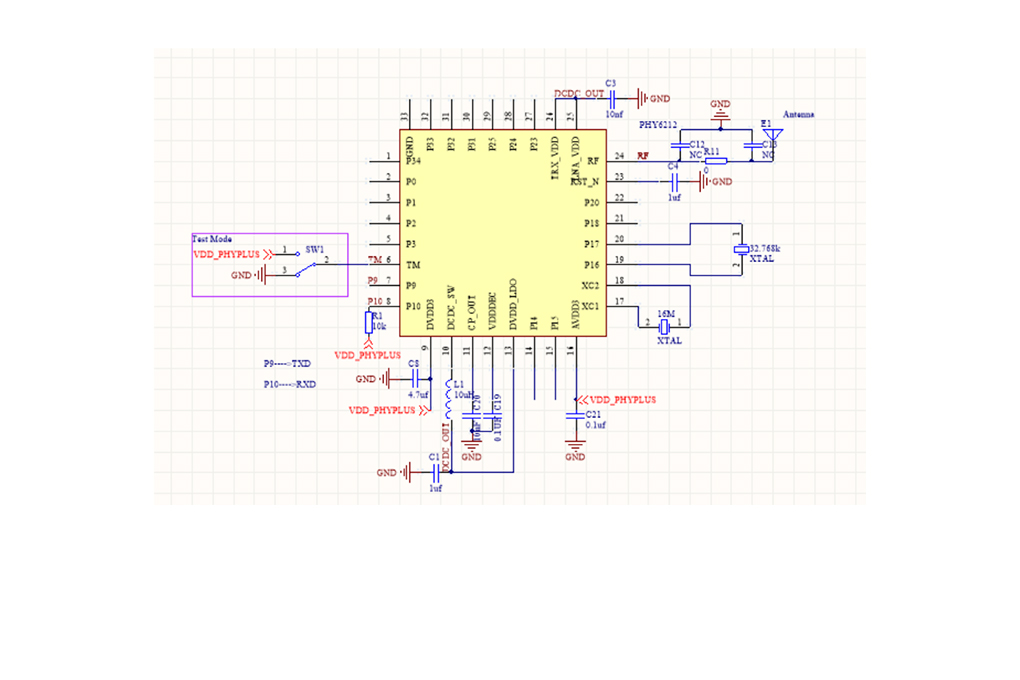

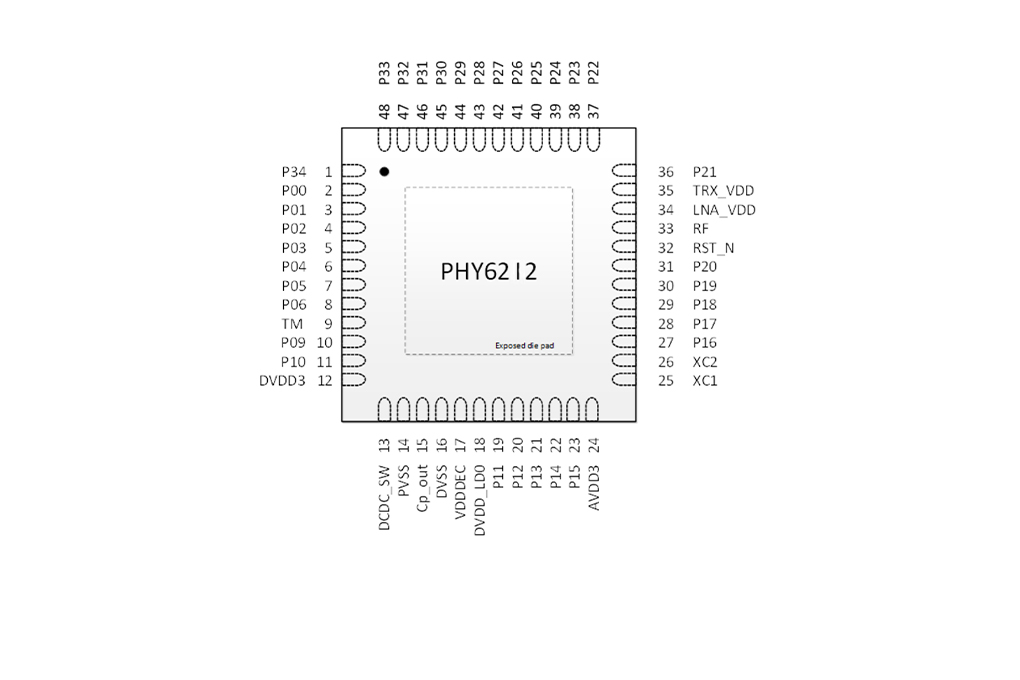

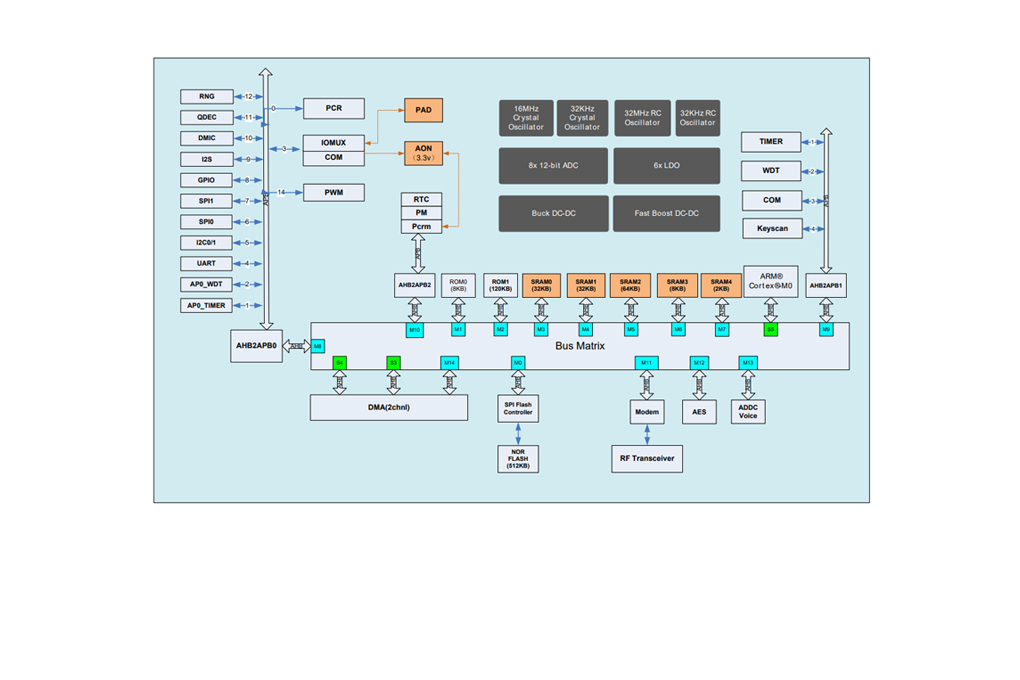

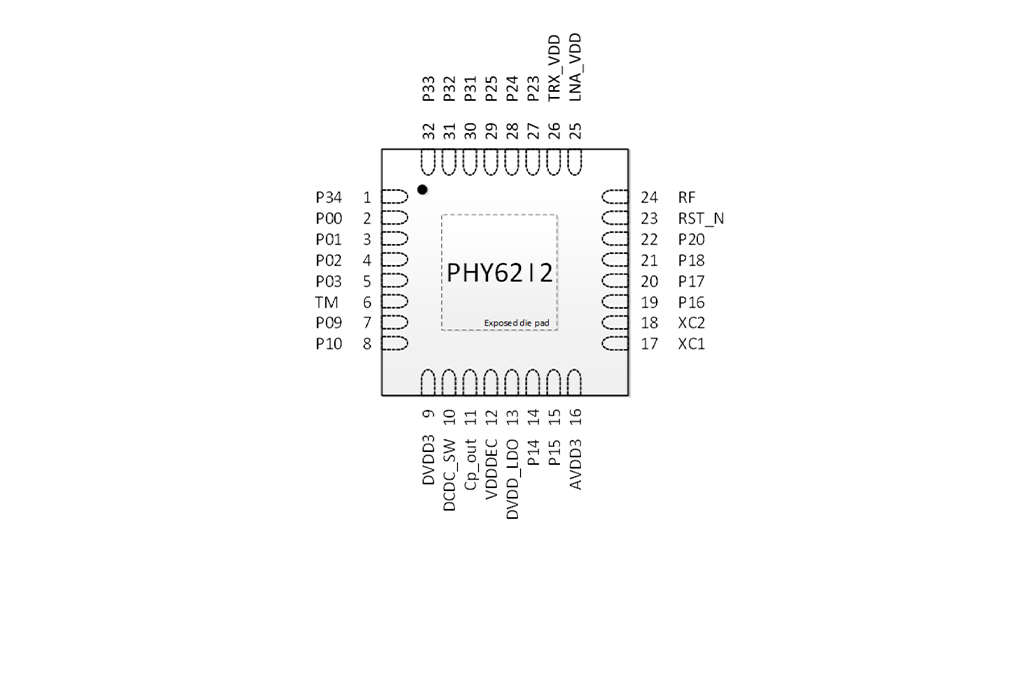

    •RoHS封装:QFN48/QFN32

  • QFN32、QFN48

  • PHY6212为深圳市动能世纪分销代理奉加微的一颗超低功耗蓝牙芯片,且提供全方面的技术支持。

    PHY6212 是一款超低功耗物联网蓝牙无线通信芯片,搭载 32 位 ARM®Cortex™-M0 CPU,配备 138KSRAM/Retention SRAM,具有超低功耗、高性能和无线多模的特点,支持安全性、应用和无 线更新的 BLE 功能。同时,其串行外围设备 IO 和集成应用程序 IP 也将为客户带来低成本的优势。

넳 넲

应用领域

智能穿戴设备

查看

智能楼宇

查看

智能家居

查看

医疗健康

查看

数据传输

查看

零售支付

查看

智能工业

查看

关联产品

型号

封装尺寸

包装

PHY6212MAQB开发板

PHY6212dongleMESH开发板

/

立即购买
立即购买

/

/

/

技术问答

PHY6212 常见技术问题Q&A解答

01

Q:PHY 蓝牙系列芯片可以采用什么方式烧录?

A:目前仅支持采用串口烧录,不适用于其他的烧录方式

02

Q:PHY 蓝牙系列芯片空片有带 bootloader 固件吗?

A:有带 bootloader 固件,没有烧录任何应用程序

03

Q:PHY 蓝牙系列串口烧录默认哪个接口呢?

A:默认接口为 P9(TX)和 P10(RX),部分 IO 都支持复用功能,代码可以将 默认 IO 修改为其他 IO

04

Q:PHY 蓝牙系列芯片上 TM 有什么作用呢?

A:TM 拉高才能进入烧录模式,拉低进入工作模式,不建议悬空该引脚,可以采 用一个下拉电阻。

05

Q:PHY 蓝牙系列芯片(PHY6202/6212/6222)上位机烧录步骤

06

Q:PHY蓝牙系列芯片(PHY6252)上位机烧录步骤

07

Q:按照上位机操作,芯片无法烧录,复位后无法出现 cmd

A:1、查看 TM 是否拉高。 2、查看 P9(TXD)、P10(RXD)是否和串口烧录工具接对了线。 3、查看电源和地是否接反了。 4、检查晶振是否起振。 5、检查电源电压(3.3V)、CPOUT 电压(3.3V)、DCDCOUT 电 压(1.3V)左 右、VDDDEC (1.2V 左右)。 6、检查 reset 脚,电压 3.3V。 7、检查芯片是否有焊接好。 8、将有问题的芯片焊接到我司 EVB 板上,先验证其是否可以正常 work。

08

Q:按照上位机操作,TM 拉高,可以打出 cmd,但是无法 Erase。

A:: 1、检查 P10 上拉电阻 10K(6212/6202 需要上拉 10K 电阻)。 2、检查 P10 连接线是否稳定。 3、检查晶振是否起振。 4、检查电源电压(3.3V)、CPOUT 电压(3.3V)、DCDCOUT 电压(1.3V)左 右、VDDDEC(1.2V 左右)。 5、将有问题的芯片焊接到我司 EVB 板上,先验证其是否可以正常 work。
