OM6621Ex

符合蓝牙低功耗标准及2.4 GHz专有系统级芯片

OM6621Ex中文手册.pdf
获取SDK及技术支持
OM6621Ex 样品申请
ꂃ ꁹ

产品概述

  • • 射频收发器

    • 1Mbps GFSK 模式下灵敏度为 -97dBm

    • 2Mbps GFSK 模式下灵敏度为 -94dBm

    • 发射功率范围：-20 至 +7dBm

    • AGC（自动增益控制）

    • RSSI（1dB 分辨率）

    • CPU

    • ARM® Cortex™-M4，最高 64MHz

    • SWD 接口

    • 存储器

    • EFUSE：256 位

    • SRAM：40KB

    • 串行闪存

    • OM6621EM/EG：512KB

    • OM6621ED：256KB

    • 指令缓存 RAM：4KB

    • 时钟

    • 32MHz晶振、32MHz RC振荡器、32kHz RC振荡器

    • 链路控制器

    • BT 5.1 LE PHY、链路控制器

    • 专有2.4 GHz链路控制器

    • 电源管理 单电源电压：1.8V ~ 3.6V

    • 接收模式下峰值电流：4.9mA

    • 发送模式下峰值电流：4.9mA（0dBm）

    • 睡眠模式下功耗：1.2uA（不保留RAM，通过GPIO唤醒）

    • 睡眠模式下功耗：1.8uA（保留40K RAM，通过GPIO唤醒）

    • 睡眠模式下功耗：2.9μA（保留40K RAM，RC32K开启）

    • 集成DC-DC降压转换器（仅限OM6621EM）

    • 软件

    • 符合BLE 5.1版本规范

    • 支持的数据速率：1Mbps、2Mbps

    • 示例应用与配置文件

    • 支持OTA

    • 外设

    • OM6621EM：最多 23 个通用输入输出（GPIO）

    • OM6621ED：最多 16 个通用输入输出（GPIO）

    • OM6621EG：最多 37 个通用输入输出（GPIO）

    • 4 个 DMA

    • 2 个 UART

    • 1 个 I2S 接口

    • 1 个 I2C 接口

    • QSPI 闪存控制器

    • 1 个 16 位高级定时器，1 个 16 位单通道 PWM 定时器，1 个 16 位 4 通道 PWM 定时器

    • 看门狗

    • 8 通道单端最大 12 位通用模数转换器 (GPADC)，最高 500Ksps（精度和采样 率可配置）

    • 音频ADC

    • 16位ADC

    • 支持PDM、IIS

    • 信噪比93dB（A加权）

    • 1个DMIC（数字麦克风）

    • 1个AMIC（模拟麦克风）

    • 嵌入式红外发射器和接收器

    • 安全

    • AES硬件加密（集成在蓝牙模块中）

    • 支持 AES-128 密钥

    • 支持加密模式

    • 硬件随机数生成器

    • 封装与工作环境

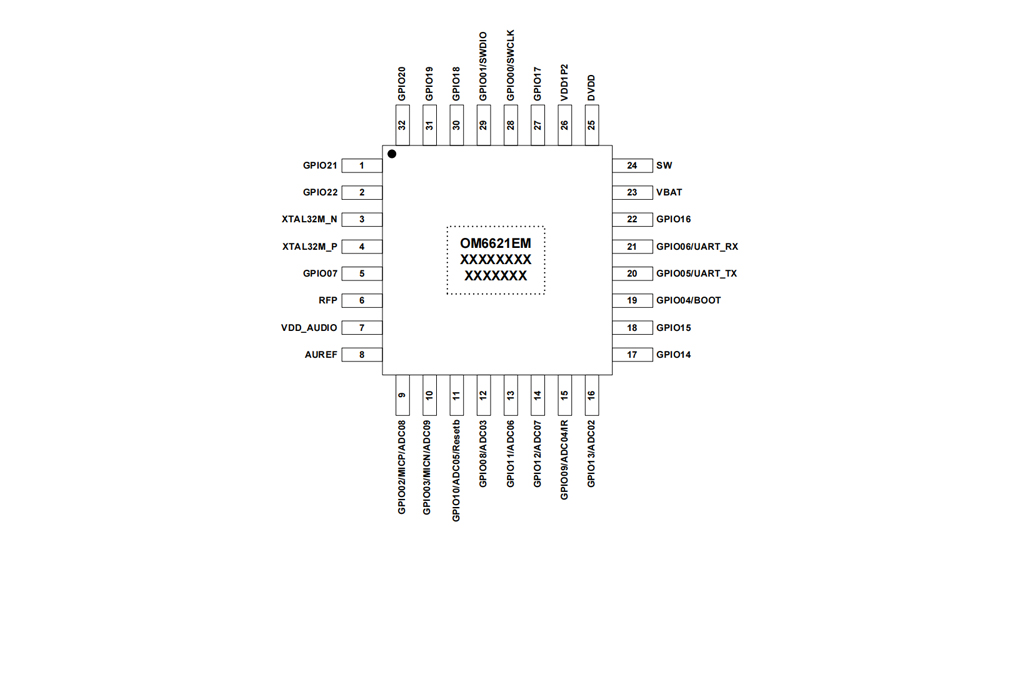

    • OM6621EM：32 引脚 4x4mm，0.4mm 间距 QFN32

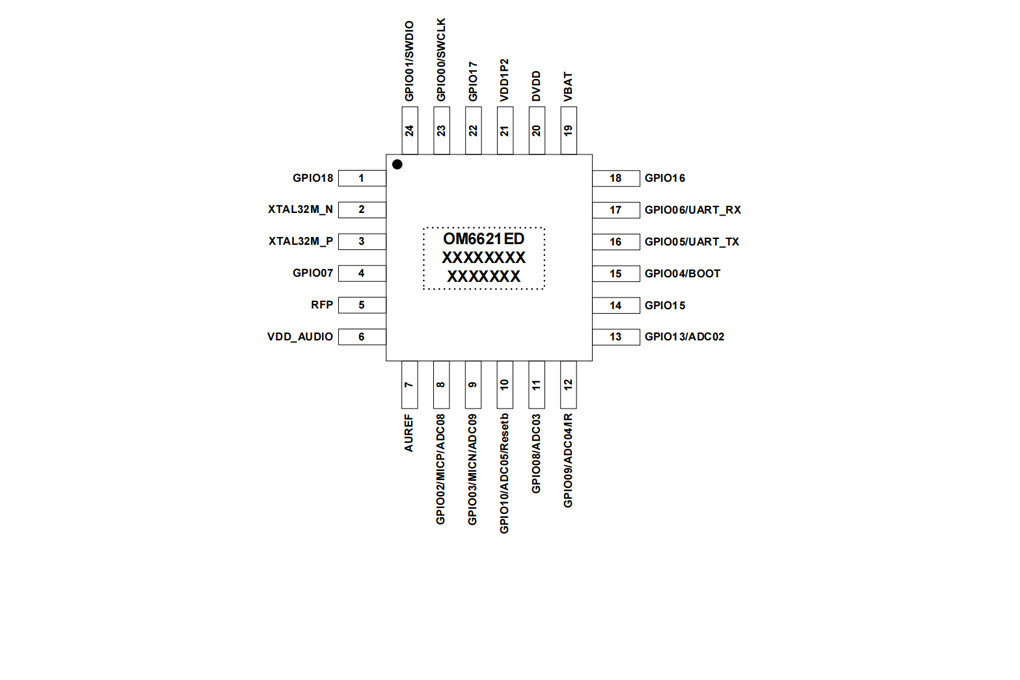

    • OM6621ED：24 引脚 4x4mm， 0.5mm 间距 QFN24

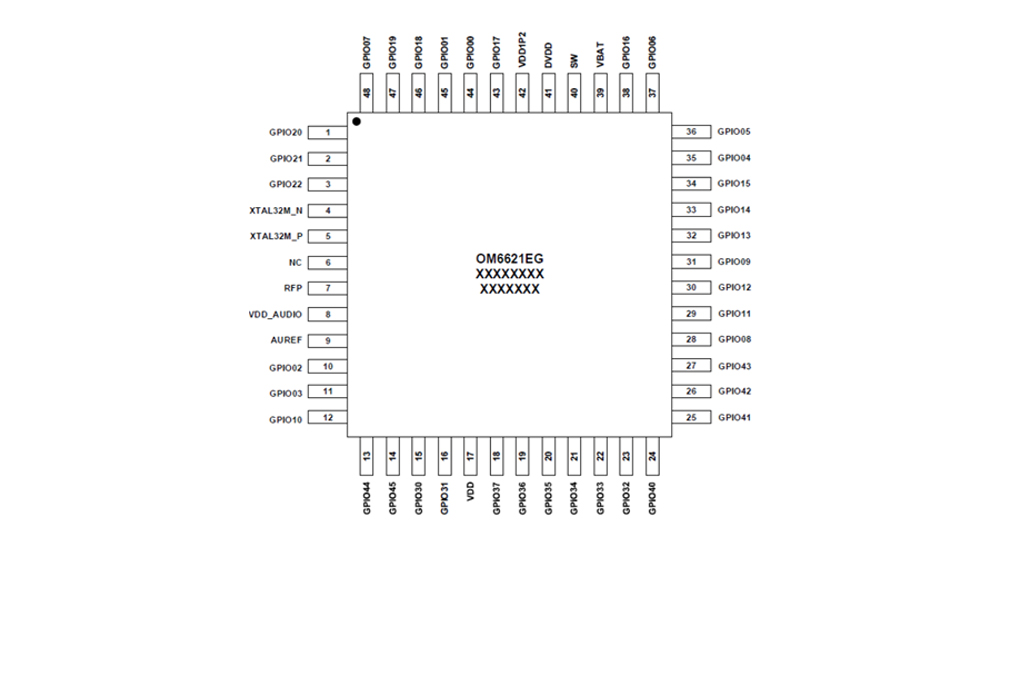

    • OM6621EG：48 引脚 6x6mm，0.4mm 间距 QFN48

    • -40 ℃ ~ +85 ℃

  • QFN32、QFN24、QFN48

  • OM6621Ex 是一款针对蓝牙低功耗和专有 2.4GHz 应用而优化的、具有卓越功耗表现的真正系统级芯片（SoC）解决方案。它集成了高性能、低功耗的射频收发器，并具备蓝牙基带和丰富的周边 I/O 扩展功能。 OM6621Ex为深圳市动能世纪分销代理昂瑞微的一颗符合蓝牙低功耗标准及2.4 GHz专有 系统级芯片，且提供全方面的技术支持。 OM6621Ex 还集成了电源管理单元（PMU），以提供高效的电源管理。该产品主要面向 2.4GHz 蓝牙低功耗系统、专有 2.4GHz 系统、人机交互设备（键盘、鼠标和遥控器）、体育及休闲设备、手机配件和消费类电子产品。 OM6621Ex 片上蓝牙系统符合 5.1 版规范，支持所有蓝牙4.2 标准功能。该芯片集成了最高 64MHz 的高性能 MCU、DMA、GPIO、SPI、UART、定时器、看门狗，支持 32MHz 外部晶振，并集成了多功能最高 12 位 ADC。 OM6621Ex 芯片内置 40K SRAM、256 位 EFUSE，并支持用户定义的 IDE 系统，可通过 SFLASH 进行 MCU 开发及 JTAG 软件升级

应用领域

蓝牙锁

查看

蓝牙信标

查看

智能穿戴手表

查看

无线蓝牙键盘

查看

便携医疗设备

查看

关联产品

型号

封装尺寸

包装

OM6621EM DEMO测试板

OM6621PW-DEMO测试板

/

立即购买
立即购买

/

/

/

ꁲ

扫码联系获取

产品选型表

ONMICRO系列产品选型

注：选型表数据量大，可用AI工具进行筛选

型号

Core

OM6621PG

OM6621PW

OM6621EM

OM6621FB

ARM® Cortex™-M4F

ARM® Cortex™-M4F

ARM® Cortex™-M4

ARM® Cortex™-M4

运行频率

128MHz

128MHz

64 MHz

64 MHz

Flash

1MB

2MB

512kB

128KB

SRAM

392KB

392KB

40KB

16 kB

ROM

/

/

/

/

Efuse

/

/

/

/

Protocols

BLE 5.1(LE S2/S8)/2.4G Proprietary Broadcaster/Central/Observer/Peripheral mesh

BLE 5.1(LE S2/S8)/2.4G Proprietary Broadcaster/Central/Observer/Peripheral mesh

BLE 5.1/2.4G Proprietary Slave

BLE 5.1/2.4G Proprietary Slave

PHYs

2Mbps/1Mbps 500kbps/125kbps

2Mbps/1Mbps 500kbps/125kbps

2Mbps/1Mbps

2Mbps/1Mbps

Voltage range

2.7V to 3.6V

2.7V to 3.6V

1.8V to 3.6V

1.8V to 3.6V

DC-DC Buck

Y Charger circurt Li batter

Y Charger circurt Li batter

Y Charger circurt Li batter

N Charger circurt Li batter

RX

6.8mA

6.8mA

4.9mA

13.5mA

TX

6.4mA@0dBm

6.4mA@0dBm

4.9mA@0dBm

14mA@0dBm

OFF Mode @IO wake up only

1.6uA

1.6uA

1.2uA

/

Sleep Mode with 32KHz RTC

2.6uA

2.6uA

/

/

Sleep Mode all SRAM retention, with 32KHz RTC System ON, full all RAM retention, wake on RTC

7.4uA

7.4uA

2.9uA

3.0uA

TX Power

-20dBm ~ +9dBm

-20dBm ~ +9dBm

-20dBm ~ +7dBm

-20 to +10dBm

Sensitity

-96dBm@1Mbps@BLE

-96dBm@1Mbps@BLE

-97dBm@1Mbps

-96dBm@1Mbps@BLE

SPI

2*Master or 2*Slave QSPI LCD QSPI PSRAM

2*Master or 2*Slave QSPI LCD QSPI PSRAM

1*Master

1*Master or 1*Slave

IIC (TWI)

3*Master or 3*Slave

3*Master or 3*Slave

1*Master or 1*Slave

N

UARTE

2

2

2

3

PWM

4

4

1

6

QDEC

3

3

N

N

PDM

N

N

N

N

IIS (TDM)

1

1

1

N

USB+USB(GPIO)

N

N

N

N

CAN 口

/

/

/

/

Analog comparator

0

0

N

N

ADC

8*12bit (Single/differential)

8*12bit (Single/differential)

8*12bit (Single)

7*10bit (Single)

Audio DMIC /AMIC

Audio 16bit ADC,SNR 93dBm

N

Audio 16bit ADC,SNR 93dBm

Audio 16bit ADC,SNR 93dBm

NFC

N

N

N

N

TRNG

N

N

N

N

Touch (Keyboard Key Scan)

N

N

Y

Y

Temperature sensor

N

N

N

N

Clocks(时钟信号来源)

32M crystal/32.768k crystal 32M RC/32.768K RC

32M crystal/32.768k crystal 32M RC/32.768K RC

32MHz crystal, 32MHz RC/32.768KHz RC

32MHz crystal, 32MHz RC, 32.768KHz RC

Timers/Counter

1*16bit Advanced 1*16bit 1*ch PWM 1*16bit 4*ch PWM

3*16bit

3*16bit

3*16bit

RTC (Real-Time Counter)

N

N

1*32bit

1*32bit

WDT (Watchdog Timer)

1*12bit

Y

1*12bit

1*12bit

Download Debug

SWD

SWD

SWD

SWD

GPIO (Max)

23

12

31+2Input IO

47+3Input IO

封装形式

QFN32 4*4

QFN20 3*3

QFN48 6*6

QFN64 7.5*7.5

运行温度

-40 to 85°

-40 to 85°C

-40 to 85°C

-40 to 85°C
