OM6627C
符合蓝牙低功耗标准及2.4 GHz专有系统级芯片
产品概述
-
• 射频收发器
• 1Mbps GFSK 模式下灵敏度为 -100dBm
• 2Mbps GFSK 模式下灵敏度为 -97dBm
• 发射功率范围:-45 至 +10dBm
• RSSI(1dB 分辨率)
• CPU 和调试接口
• 带浮点运算单元的 ARM® Cortex™-M4 处理器,最高 96MHz
• SWD 接口
• 存储器
• EFUSE:512 位
• SRAM:128KB
• 串行闪存:1MB
• 指令缓存 RAM:8KB
• 时钟
• 32MHz 和 32.768kHz 晶体振荡器
• 32MHz 和 32.768kHz RC 振荡器
• 链路控制器
• BT 5.4 LE PHY,链路控制器
• 专有 2.4 GHz 链路控制器
• 电源管理
• 单电源电压:1.71V ~ 3.6V
• 接收模式峰值电流:3.7mA
• 发送模式峰值电流:4.2mA(0dBm)
• 睡眠模式功耗:1.4uA(保留 16KB RAM,32kHz RC 振荡器) 睡眠模式下功耗为2.2uA(保留128K RAM,32KHz RC振荡器)
• 集成DC-DC降压转换器
• 待机模式下功耗为200nA
• 软件
• 兼容蓝牙5.4
• 支持的数据速率:1Mbps、2Mbps、长距离500kbps、125kbps(BLE)
• 多种可配置的空中数据速率,范围从25Kbps到2Mbps(2.4G)
• 支持ESL
• 支持网状网络
• 示例应用和配置文件
• 支持OTA
• 外设
• OM6627A:最多21个通用I/O
• OM6627B:最多22个通用I/O
• OM6627C:最多 38 个通用 I/O
• 8 通道通用 DMA (GPDMA)
• 1 个带 FIFO 的 UART
• 1 个带 FIFO 和流控制的 UART
• 1 个带 FIFO 和 LIN 的 UART
• 2 个 I2C 接口(主从)
• 1 个 I2S
• 2 个 SPI 接口(主/从)
• 1 个用于外部闪存的 QSPI 接口
• 1 个用于 LCD 显示屏的 QSPI 接口
• 1 个 USB 2.0 全速接口
• 1 个 QDEC
• 1 个 LED PWM
• 1 个 32 位定时器/计数器,带 4 个比较/捕获/PWM 通道
• 2 个 16 位定时器/计数器,带 4 个比较/PWM 通道
• 1 个 32 位实时计数器,带 3 个比较通道
• 1 个 16 位低功耗定时器,带 4 个比较/PWM 通道
• 1 个看门狗定时器
• 1 个 PMU 定时器
• 8 通道单端或 4 通道差分 12 位 1Msps 通用模数转换器 (GPADC)
• 1 个音频模数转换器 (Audio ADC)
• 16 位模数转换器 (ADC)
• 信噪比 (SNR) 96dB
• 1 个数字麦克风 (DMIC)
• 1 个 AMIC(模拟麦克风)
• 采样率:32kHz、16kHz、8kHz
• 嵌入式红外发射器
• 安全功能
• AES 硬件加密
• 支持 AES-256/AES-128 密钥 SHA256
• 硬件真随机数生成器
• 安全启动
• 安全调试
• 封装与工作环境

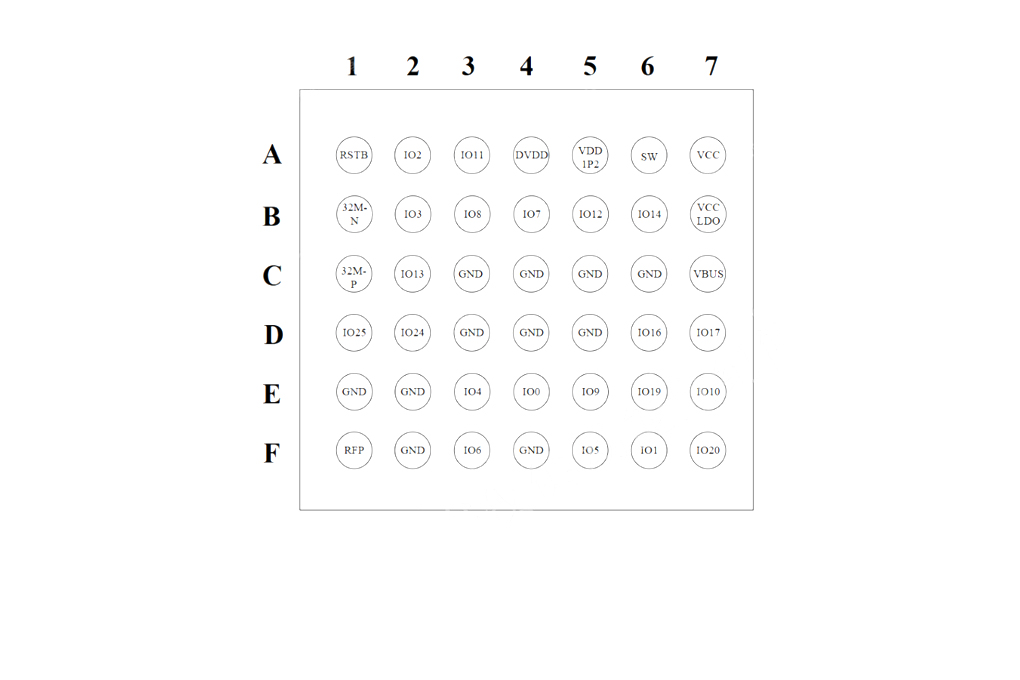

• OM6627A:LGA42 2.7mm x 2.5mm

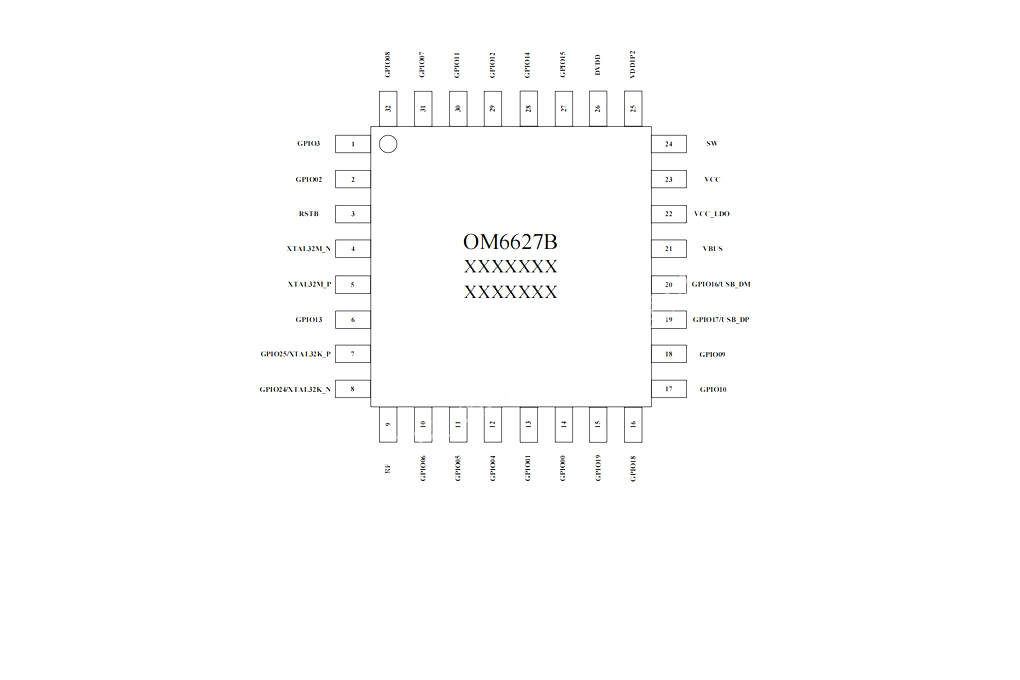

• OM6627B:QFN32 4mm x 4mm

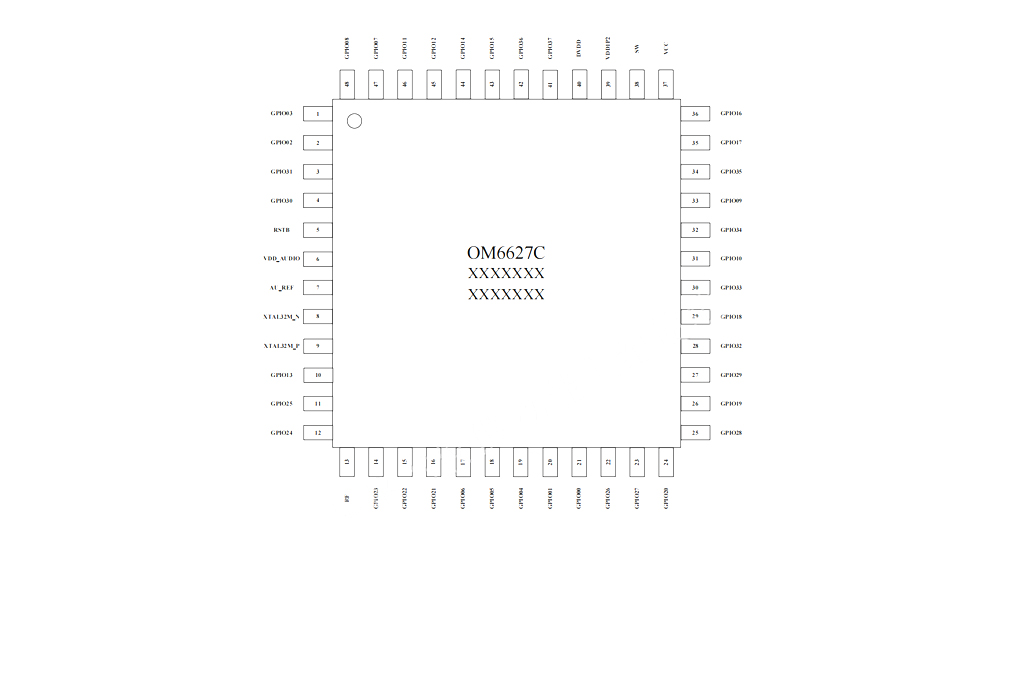

• OM6627C:QFN48 6mm x 6mm
• -40 ℃ ~ +85 ℃
-
LGA42 、QFN32 、QFN48
-
OM6627C为深圳市动能世纪分销代理昂瑞微的一颗蓝牙低功耗标准及2.4 GHz专有系统级芯片,且提供全方面的技术支持。

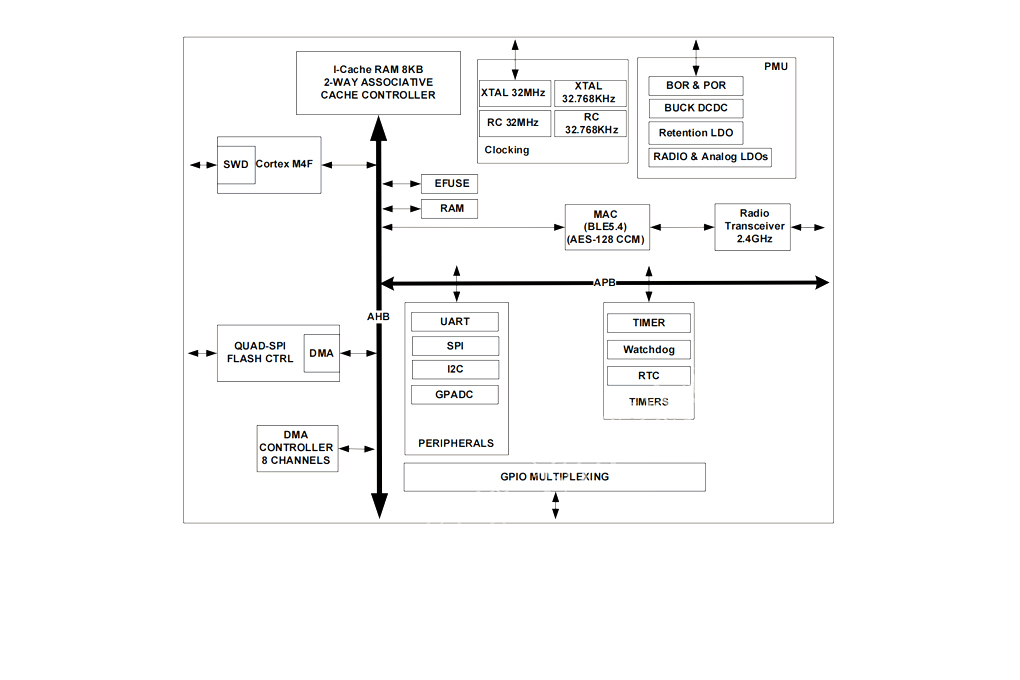

OM6627 是一款针对蓝牙低功耗和专有 2.4GHz 应用而优化的、具有卓越功耗表现的真正系统级芯片(SoC)解决方案。它集成了高性能、低功耗的射频收发器、蓝牙基带以及丰富的周边 I/O 扩展功能。OM6627还集成了电源管理单元(PMU),以提供高效的电源管理。该产品主要面向 2.4GHz 蓝牙低功耗系统、专有 2.4GHz系统、人机交互设备(键盘、鼠标和遥控器)、体育及休闲设备、手机配件和消费类电子产品。OM6627 片上蓝牙系统兼容 5.4 版。 该芯片集成了最高 96MHz 的高性能 MCU、DMA、GPIO、SPI、UART、定时器、看门狗,支持 32MHz 外部晶振,并集成了多功能最高 12 位 ADC。OM6627 芯片内置 128K SRAM、512 位 EFUSE,并支持用户定义的 IDE 系统,可通过 SFLASH 进行 MCU 开发及 JTAG 软件升级。
