产品概述
-
•高度集成的解调解码电路
•集成RF场检测器
•集成数据模式检测器
•读卡器模式下支持ISO 14443A协议
•读卡器模式下支持ISO 14443 B协议
•读卡器模式下典型工作距离最大可达50mm,具体视天线的长度和调谐而定
•NFCIP-1模式下典型工作距离最大可达50mm,具体视天线的长度和调谐,以及电源而定
•ISO 14443A卡和Felica卡模拟模式下典型工作距离在100mm左右,具体视天线的长度和调谐,以及外部场的强度而定
•对于IS014443A,支持更高的通信速率:212kbits/s和424kbits/s
•对于Felica,支持212kbits/s和424kbits/s的通信速率
•集成NFCIP-1 RF接口,通信速率高达424kbits/s
•支持S2C接口
•支持的主机接口:
-SPI接口,速率高达10Mbits/s
-1C接口,快速模式速率达400kBd,高速模式速率达3400kBd
-串行UART,速率达1228.8kBd
-8-bit并行接口,可支持地址锁存使能
•64字节FIFO
•灵活的中断模式
•低功耗硬复位功能
•支持软掉电模式
•集成可编程定时器
•27.12MHz内部振荡器
•电源电压2.5V-3.6V
•集成CRC协处理器
•可编程I/O管脚
•支持自测试
•低功耗13.56MHz射频卡侦测
•低功耗 13.56MHz 射频场侦测
•支持 ACD 模式
•ACD 模式支持自动检测 RF 和卡
•ACD 过程不需要 MCU 干预
•OSC 起振失败监测功能
-

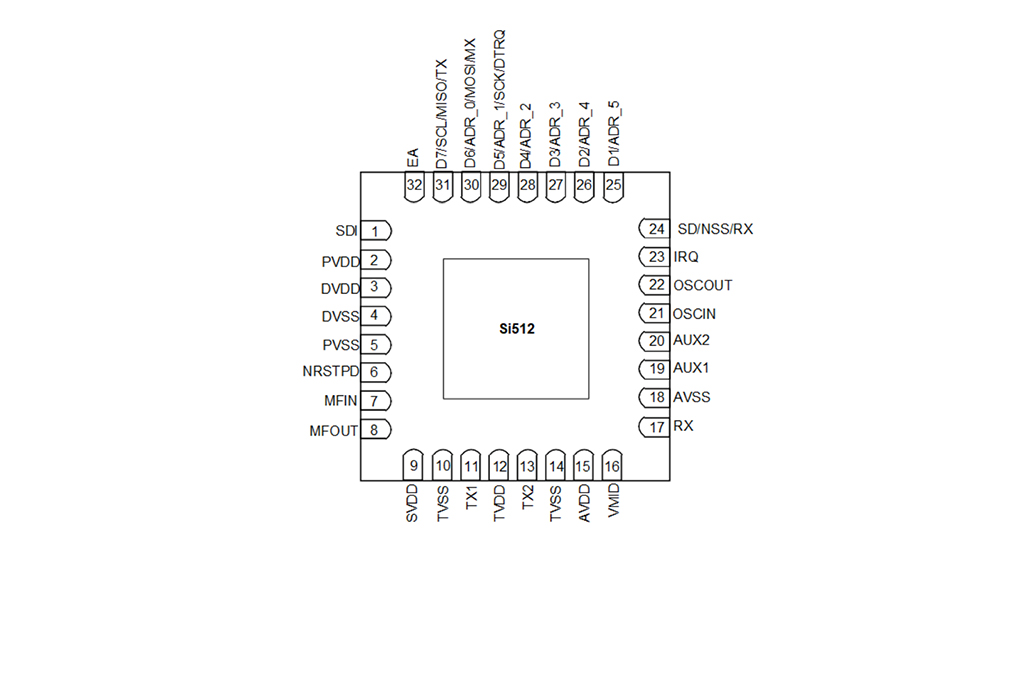

QFN32
-

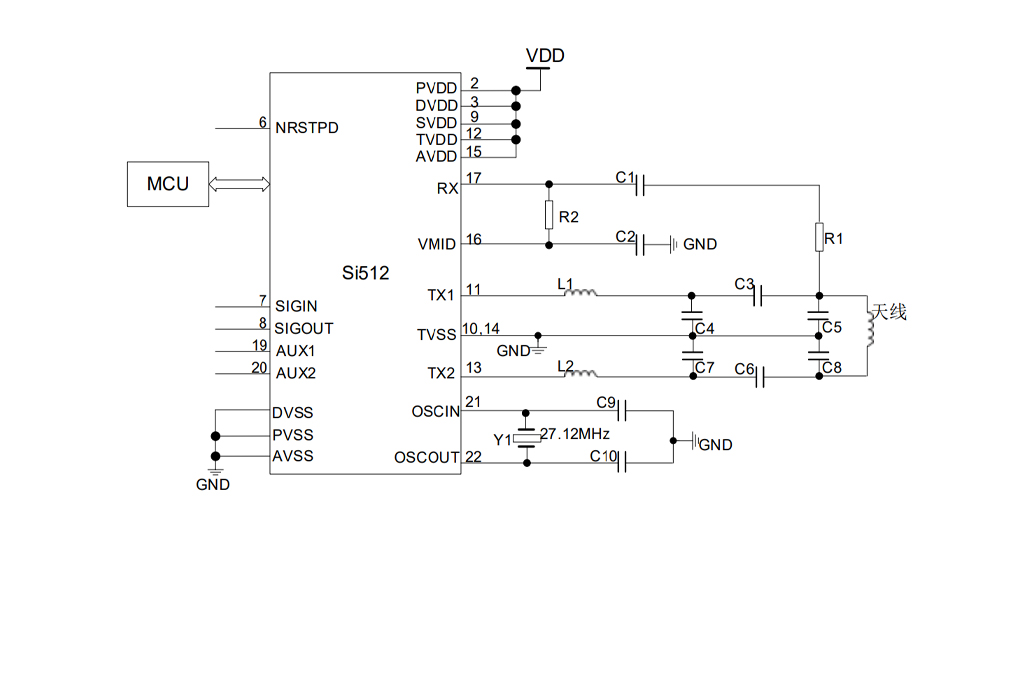

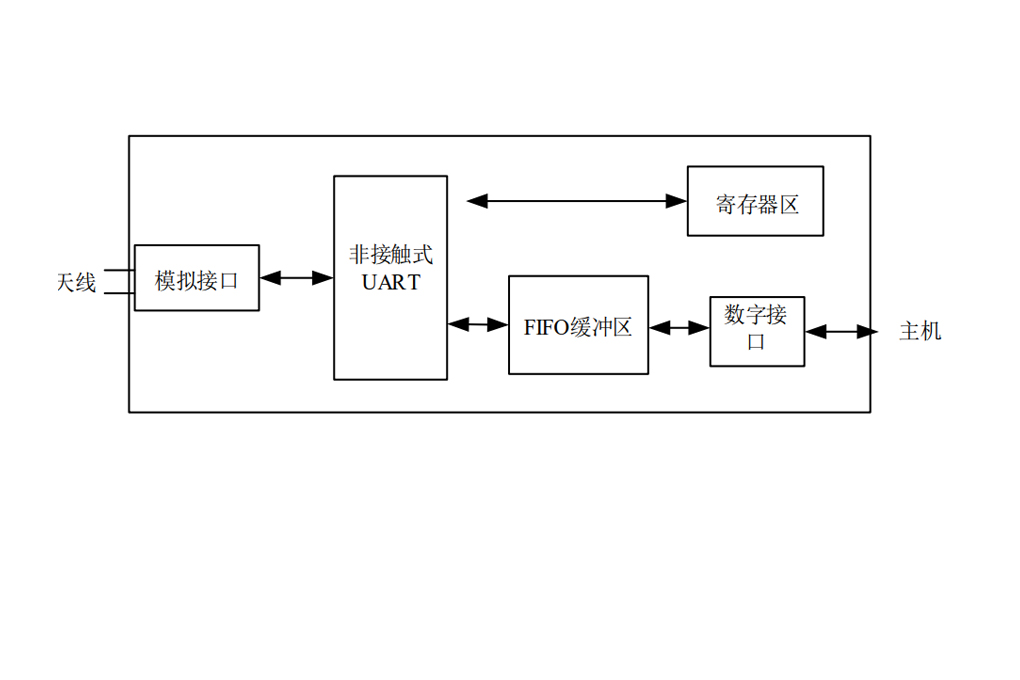

Si512 为深圳市动能世纪全国总代理南京中科微的一款13.56M非接触式读写器射频卡芯片,且提供全方面的技术支持。Si512 是一款高度集成的 NFC 前端,支持 13.56MHz 下的多种主动/被动模 式非接触式通信方法和协议,支持自动载波侦测功能(ACD)。 Si512 前端有 5 种工作模式:
·读写器模式,支持 ISO 14443A 和 Felica
·读写器模式,支持 ISO 14443B
·卡模拟模式,支持 ISO 14443A 和 Felica ·NFCIP-1 模式
·ACD 模式,以极低功耗实现自动的 13.56MHz 射频卡和射频场的检测 Si512 的内部发射机部分可以驱动读卡器天线,无需其他电路即可与支持 ISO 14443A 的卡和收发机进行通信。为了处理来自 ISO 14443A 卡和收发机的信 号,接收机部分则实现了高效的解调解码电路。芯片的数字部分可以完整地处理 ISO 14443A 帧及其错误检测(奇偶校验和 CRC)。 Si512 读卡器模式下支持全层 ISO 14443B 协议,提供了晶振、线圈等附加组 件,可以实现 ISO 14443-4 和 ISO 14443B 防冲突标准。 Si512 读卡器模式下支持 Felica 通信方式,为了处理 Felica 信号,其接收机 部分实现了高效的解调解码电路。芯片的数字部分可以处理 Felica 帧及其错误检 测(CRC)。Si512 支持 Felica 更高速的通信,双向数据传输速率高达 424kbits/s。 卡模拟模式下,Si512 可以驱动天线,无需其他外围电路,可以模式 ISO14443A 或者 Felica 卡的响应读卡器命令。Si512 的数字部分可以产生负载调 制信号,通过外部电路将响应送回读卡器。 NFCIP-1 模式下,Si512 可以直接与支持 NFCIP-1 的设备进行通信。NFCIP1 模式提供了符合 Ecma 340 和 ISO 18092 标准的通信模式,数据传输速率最高 可达 424kbits/s。芯片的数字部分可以完整地处理 NFCIP-1 帧及其错误检测。 ACD 模式下,芯片大部分时间处于休眠状态,由 3K RC 定时唤醒,以极低 功耗侦测 13.56MHz 的射频场和射频卡,检测到场或卡自动产生中断唤醒 MCU。 侦测场和卡的功能可以单独使能。在典型的500ms轮询周期下,电流约为7.8uA。 整个 ACD 过程不需要 MCU 干预。 芯片实现了多种主机接口:
·SPI 接口
·串行 UART(类似 RS232,电平取决于提供的管脚电压)
·I2C 接口
·8-bit 并行接口
应用领域
关联产品
技术问答
SI512常见技术问题Q&A解答
01
Q:SI512 有没有可以同时兼容 ISO 14443A/B 和 Felica 三种模式,自动切换的综合例程?
A:没有综合的例程,需要客户自行整合。
