国产SPI以太网芯片DPE5500

SPI接口以太网协议栈芯片

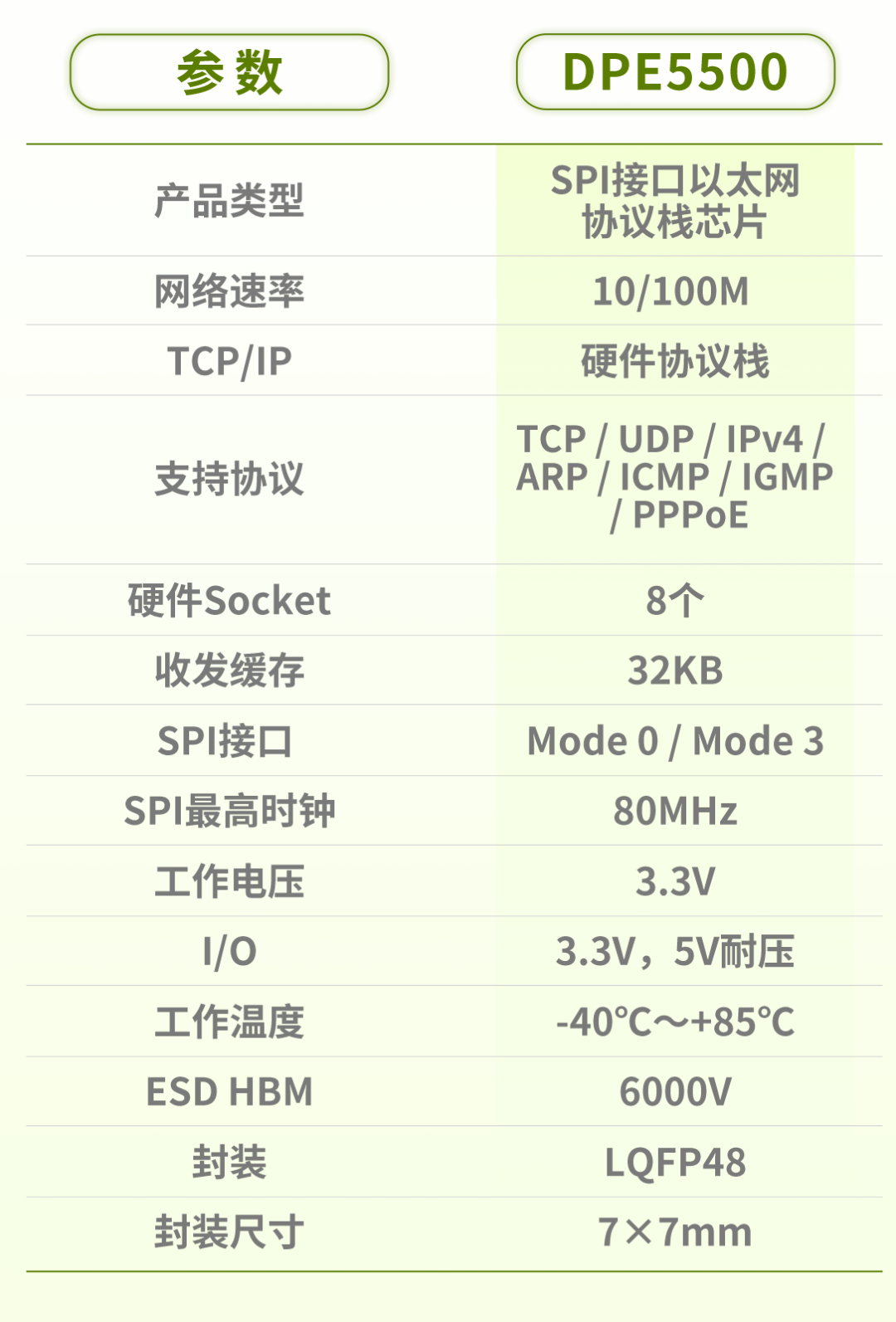

    DPE5500是一款面向MCU系统的10/100M SPI接口以太网协议栈芯片，将TCP/IP协议栈、MAC和PHY集成在单颗芯片内部。

    在实际应用中，主控MCU不需要直接处理完整的TCP/IP协议栈，而是通过SPI接口访问DPE5500内部寄存器和收发缓存，由DPE5500完成网络通信相关处理，从而降低MCU进行网络通信时的软件开发和资源占用。

    DPE5500支持TCP、UDP、IPv4、ARP、ICMP、IGMP等网络协议，同时支持PPPoE，并提供最多8个独立硬件Socket，可以同时进行多路网络连接。芯片内部集成32KB收发缓存，用于以太网数据包的发送和接收。

    在主控接口方面，DPE5500采用SPI从机接口，支持SPI Mode 0和Mode 3，最高SPI时钟为80MHz，能够方便地与不同类型的MCU进行连接。

    简单来说，如果你的MCU需要增加以太网通信能力，而又希望减少协议栈开发工作，那么DPE5500可以作为一个高度集成的SPI以太网控制方案。

1. 全硬件TCP/IP协议栈

    DPE5500最大的特点之一，就是将TCP/IP协议栈集成在芯片内部。

    芯片支持TCP、UDP、IPv4、ARP、ICMP、IGMP以及PPPoE等协议，MCU主要负责上层应用逻辑，通过SPI接口与DPE5500进行数据交互。

    对于资源有限的嵌入式系统来说，这种架构可以减少MCU端网络协议栈的开发工作，让开发人员更加专注于设备本身的业务功能。

2. MAC+PHY高度集成

    DPE5500不仅集成TCP/IP协议栈，还集成了10/100M以太网MAC和PHY。

    也就是说，从MCU侧的SPI接口，到芯片内部MAC、PHY，再到RJ45网络接口所需的核心网络功能，都可以集中在DPE5500这一颗芯片中完成。产品功能框图中也明确显示了SPI Slave Interface、TCP/IP、MAC、Ethernet PHY以及TX/RX等功能模块。

    这种高度集成的设计，可以帮助产品减少外围网络控制电路，同时简化整体硬件架构。

3. 8个独立Socket，多路通信

    DPE5500最多支持8个硬件Socket同时工作。

    每个Socket可以独立配置网络通信参数，并支持TCP、UDP等不同通信模式，能够满足设备同时连接多个网络服务端、进行多路数据通信的需求。

    对于工业网关、数据采集设备、控制终端等需要多连接的产品来说，多Socket设计能够提供更灵活的网络通信能力。

4. 32KB片上收发缓存

    DPE5500内部集成32KB缓存，用于以太网数据包收发。

    其中，Socket可以根据实际应用需求配置TX/RX缓存大小，单个Socket支持0KB、1KB、2KB、4KB、8KB和16KB等不同缓存配置。

    对于不同网络数据量和连接需求的设备，可以根据实际情况进行缓存资源分配。

5. 高速SPI接口

    DPE5500采用SPI接口与MCU进行通信，支持SPI Mode 0和Mode 3，最高80 MHz SPI时钟。

    SPI接口结构简单，占用MCU资源较少，同时也方便在现有MCU平台上增加以太网功能。

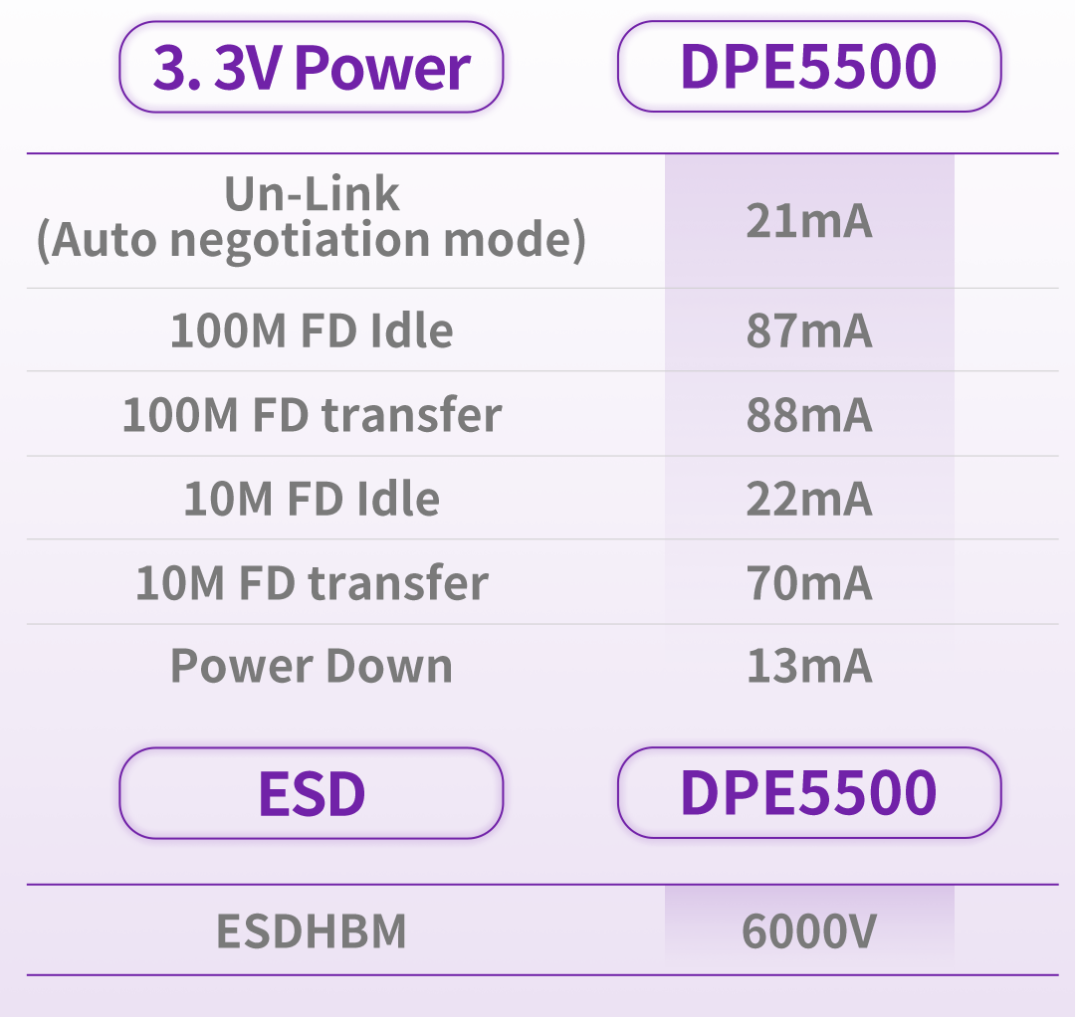

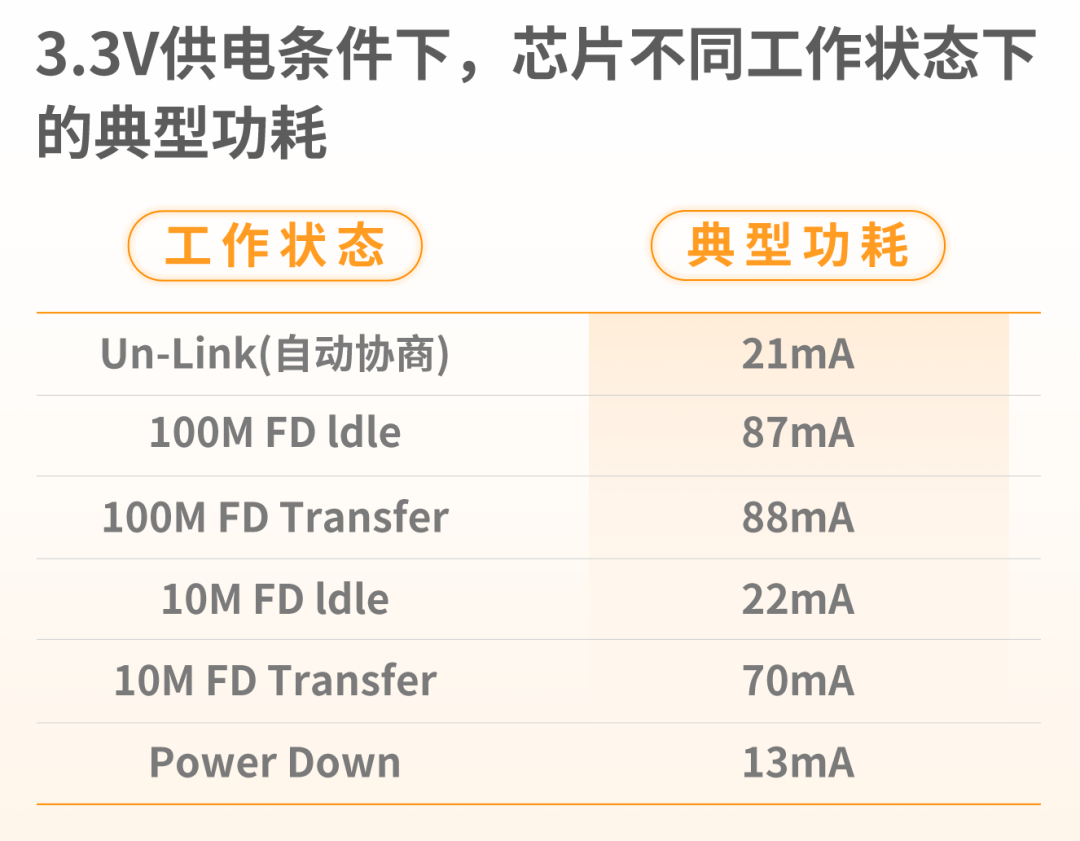

    DPE5500采用SPI接口与MCU连接，同时集成TCP/IP协议栈、MAC和PHY，因此可应用于多种需要以太网通信的嵌入式设备中。

    工业控制与数据采集：PLC控制器、工业数据采集终端、控制板卡等设备，可以利用DPE5500为原有MCU增加10/100M以太网通信能力，实现设备联网、数据传输和远程通信。

    工业网关：在不同通信接口之间进行数据转换时，DPE5500可以作为以太网通信核心，为网关设备提供TCP/UDP等网络通信能力。

    智能充电桩：充电桩需要进行设备联网、数据上报和远程管理，以太网具有稳定、可靠的特点，DPE5500可用于充电桩控制器等设备的网络通信部分。

    智能家居：对于智能控制器、智能家电、智能网关等产品，如果主控MCU本身没有集成以太网功能，可以通过SPI增加DPE5500，实现有线网络连接。

    安防门禁及终端设备：门禁控制器、信息采集终端以及其他需要稳定网络连接的设备，同样可以利用DPE5500实现MCU与以太网之间的数据通信。

    3D打印机及其他智能设备：随着越来越多的设备需要联网控制、数据传输以及远程管理，以太网仍然是很多设备的重要通信方式。DPE5500可以作为设备的网络通信控制芯片，为产品提供稳定的10/100M有线网络连接。

    对于需要给MCU增加以太网功能的产品来说，选择以太网芯片时，除了关注网络速率，还需要考虑协议栈开发、MCU资源占用、外围电路复杂度、Socket数量以及产品长期稳定运行等因素。

    DPE5500将TCP/IP协议栈、MAC、PHY、32KB收发缓存以及8路硬件Socket集成在单颗芯片中，并通过最高80MHz的SPI接口与MCU通信。

    对于正在进行国产替代、MCU以太网功能扩展、工业设备联网以及网关产品开发的客户，重点关注DPE5500。该产品定位于国产兼容替代方案，并强调PtoP兼容特性。
